产品说明
性能规格
产品外形及尺寸（单位：mm）

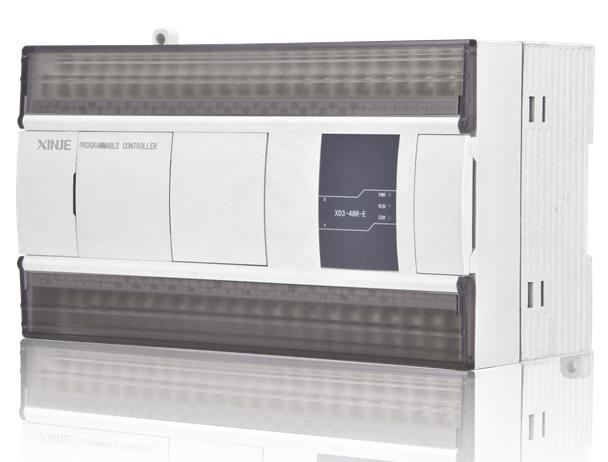

运动控制专用PLC，支持10路高速脉冲，10路高速计数
带两轴直线、圆弧插补功能（V3.4版本及以上支持）
T型输出，AC220V（E）或DC24V（C）电源
支持USB口高速下载功能（V3.2及以上硬件版本支持）
最多可外接扩展16个模块和2块BD板
具有更高的处理速度，约为XC系列的10倍
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
支持高速计数、外部中断、C语言编辑功能块、I/O点的自由切换、MODBUS通讯、X-NET现场总线等功能
一般规格
| 项目 | 规格 |
| 绝缘电压 | DC 500V 2MΩ以上 |
| 抗噪声 | 噪声电压1000Vp-p 1uS 脉冲1分钟 |
| 空气 | 无腐蚀性、可燃性气体 |
| 环境温度 | 0℃~60℃ |
| 环境湿度 | 5%~95%（无凝露） |
| USB口 | 编程口，USB方式 |
| Port1 | 编程口/通讯口，支持RS232方式 |
| Port2 | 通讯口，支持RS-485或X-NET现场总线 |
| Port3 | 扩展ED上的通讯口 |
| Port4 | #1扩展BD板上的通讯口 |
| Port5 | #2扩展BD板上的通讯口 |
| 安装 | 可用M3的螺丝固定或直接安装在的导轨上 |
| 接地 | 第三种接地（不可与强电系统公共接地） |
性能规格
| 项 目 | 规 格 | |
| 程序执行方式 | 循环扫描方式 | |
| 编程方式 | 指令、梯形图并用 | |
| 处理速度 | 0.05us | |
| 停电保持 | 使用FlashROM及锂电池 | |
| 用户程序容量 | 384KB | |
| I/O点数 | 总点数 | 60点 |
| 输入点数 | 36点（X0~X43） | |
| 输出点数 | 24点（Y0~Y27） | |
| 内部线圈（X） | 1280点 | |
| 内部线圈（Y） | 1280点 | |
| 内部线圈（M、HM、SM） | 75000点、12000点、5000点 | |
| 流程（S、HS） | 8000点、1000点 | |
| 定时器（T、HT、ET） | 5000点、2000点、40点 | |
| 计数器（C、HC、HSC） | 5000点、2000点、40点 | |
| 数据寄存器（D、HD、SD、HSD） | 70000字、25000点、5000点、1024点 | |
| FlashROM寄存器（FD、SFD） | 8900字、6000点 | |
| 特殊保密寄存器（FS） | 256点 | |
| 高速处理功能 | 高速计数、脉冲输出、外部中断 | |
| 口令保护 | 6位长度ASCII | |
| 自诊断功能 | 上电自检、监控定时器、语法检查 | |
产品外形及尺寸（单位：mm）
