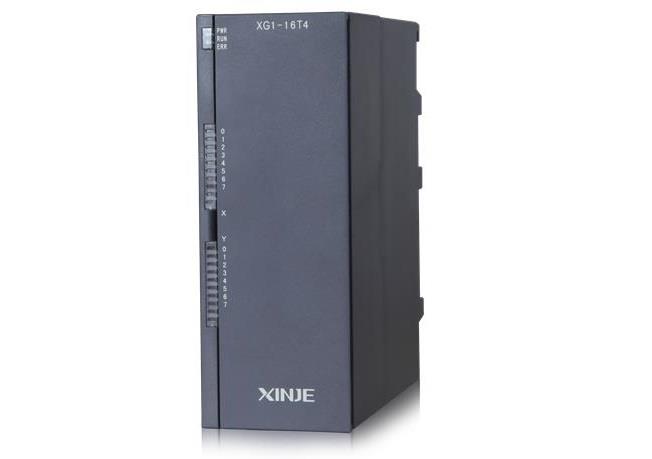

产品特点
中型PLC，功能强大、适用性强、拥有更大的存储容量
支持4路高速脉冲输出，4路AB相高速计数
支持两轴联动插补、4路随动、20轴X-NET运动总线功能
8入/8出，晶体管输出，DC24V电源
支持USB口高速下载，速度高达12M
最多可外接16个扩展模块
CPU处理速度全面提升，约为XC系列的30倍、XD的2倍
支持PID、外部中断、C函数功能块、基本的逻辑控制和数据运算
支持Ethernet通讯、X-NET现场总线、MODBUS通讯等功能
带时钟并对数据进行掉电保持
命名规格
1： | 产品系列 | XG：XG系列中型可编程控制器 |
2： | 系列分类 | 1：XG1系列基本型 |
3： | 输入输出点数 | 16：8输入/8输出 |
4： | 输出点类型 | T：晶体管输出 |
5： | 脉冲路数 | 4：表示4路脉冲输出 |
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
NPN 型 | - | - | - | - | XG1-16T4 | - | 8点 | 8点 |
项 目 | 规 格 | |||
程序执行方式 | 循环扫描方式 | |||
编程方式 | 指令、梯形图并用 | |||
处理速度 | 0.05us | |||
停电保持 | 使用FlashROM及电池 | |||
用户程序容量※1 | 512KB | |||
I/O 点数 ※2 | 总点数 | 16点 | ||
输入点数 | 8点 X0~X7 | |||
输出点数 | 8点 Y0~Y7 | |||
内部线圈（X）※3 | 1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | |||
内部线圈（Y）※4 | 1280点：Y0~Y77、Y10000~Y11777、Y20000~X20177、Y30000~Y30077 | |||
内部线圈（M、HM） | 92000点 | M0~M74999【HM0~HM11999】 | ||
特殊用※6 SM0~SM4999 | ||||
流程（S） | 9000点 | S0~S7999【HS0~HS999】 | ||
定时器（T） | 点数 | 7000点 | T0~T4999【HT0~HT1999】 | |
规格 | 100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 | |||
计数器（C） | 点数 | 7000点 | C0~C4999【HC0~HC1999】 | |
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | |||
数据寄存器（D） | 100000字 | D0~D69999【HD0~HD24999】 | ||
特殊用※6 SD0~SD4999 | ||||
FlashROM寄存器（FD） | 14192字 | FD0~FD8191 | ||
特殊用※6 SFD0~SFD5999 | ||||
高速处理功能 | 高速计数、脉冲输出、外部中断 | |||
口令保护 | 6位长度ASCII | |||
自诊断功能 | 上电自检、监控定时器、语法检查 | |||
注释：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域,不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录1。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
功能配置表
×不支持 √支持
系列及 点数 | 时钟 | 通信 | 扩展 模块 | BD板 | 高速计数路数 | 脉冲输出路数（T型 /RT型） | 外部中断 | |||
CAN 通信 | 485 通信 | 自由通信 | 递增 模式 | AB相 | ||||||
XG1系列 | ||||||||||
XG1-16T4 | √ | × | √ | √ | 16块 | × | 4 | 4 | 4 | 6 |
注意：所有机型均标配时钟功能。
外观尺寸图（单位：mm）
