产品特点

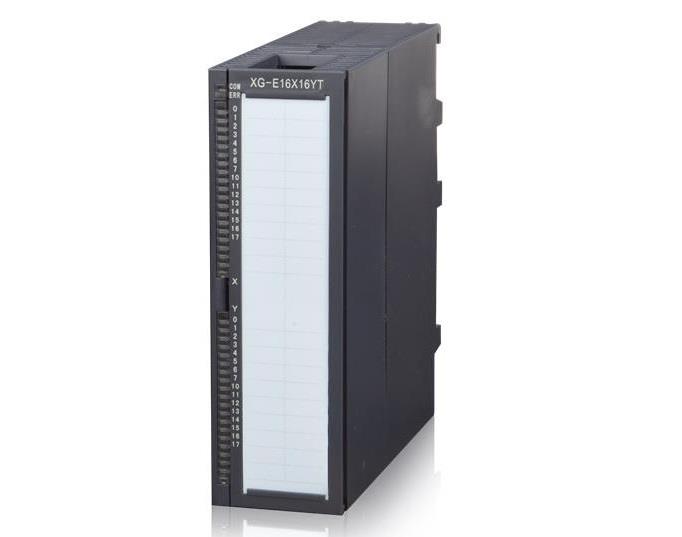

XG系列PLC适配开关量输入输出右扩展模块，包含8~64点规格。
XG系列PLC一般可扩展16个模块。
电源规格：DC24V
输入类型：NPN或PNP型
输出类型：晶体管（T）或继电器（R）
命名规则
1： | 系列名称 | XG：XG系列扩展模块 |
2： | 指代扩展模块 | E：表示扩展模块 |
3： | 输入点数 | 8或16或32或64 |
4： | 输入点类型 | X：表示输入点（兼容NPN和PNP） |
5： | 输出点数 | 8或16或32或64 |
6： | 输出形式 | YT：晶体管输出 |
YR：继电器输出 |
型号一览表
型号 | 输入输出总点数 | 输入点数（DC24V） | 输出点数（R，T） | |||
类型 | 输入 | 输出 | ||||
继电器输出 | 晶体管输出 | |||||
NPN型、PNP型 | - | XG-E8X8YR | XG-E8X8YT | 16点 | 8点 | 8点 |
XG-E16X | - | - | 16点 | 16点 | - | |
XG-E16YR | XG-E16YT | 16点 | - | 16点 | ||
- | - | XG-E16X16YT | 32点 | 16点 | 16点 | |
XG-E32X | - | - | 32点 | 32点 | - | |
- | - | XG-E32YT | 32点 | - | 32点 | |
XG-E64X | - | - | 64点 | 64点 | - | |
- | - | XG-E64YT | 64点 | - | 64点 | |
注意：XG-E64X仅支持NPN型输入。
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
功能说明
型 号 | 功 能 说 明 |
XG-E8X8YR/T | 8通道NPN或PNP开关量输入，8通道继电器/晶体管输出 |
XG-E16X | 16通道NPN或PNP开关量输入 |
XG-E16YR/T | 16通道继电器/晶体管输出 |
XG-E16X16YT | 16通道NPN或PNP开关量输入，16通道晶体管输出 |
XG-E32YT | 32通道晶体管输出 |
XG-E32X | 32通道NPN或PNP开关量输入 |
XG-E64X | 64通道NPN开关量输入 |
XG-E64YT | 64通道晶体管输出 |
