产品特点
XL系列PLC适配开关量输入输出右扩展模块，包含8~32点规格。
XL系列PLC一般可扩展10~16个模块。
电源规格：DC24V
输入类型：NPN或PNP型
输出类型：晶体管（T）或继电器（R）
命名规则
1： | 系列名称 | XL：XL系列扩展模块 |
2： | 指代扩展模块 | E：表示扩展模块 |
3： | 输入点数 | 8或16或32 |
4：
| 输入点类型
| X：表示输入点为NPN型输入 PX：表示输入点为PNP型输入 |
5： | 输出点数 | 8或16或32 |
6： | 输出形式 | YT：晶体管输出 |
YR：继电器输出 |
型号一览表
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
功能说明
型 号 | 功 能 说 明 | |
NPN输入型 | PNP输入型 | |
XL-E8X8YR | - | 8路开关量输入，8路继电器输出 |
XL-E8X8YT | - | 8路开关量输入，8路晶体管输出 |
XL-E16X | - | 16路开关量输入 |
XL-E16YR | - | 16路继电器输出 |
XL-E16YT | - | 16路晶体管输出 |
XL-E16X16YT | - | 16路开关量输入，16路晶体管输出 |
XL-E32X | - | 32路开关量输入 |
XL-E32YT | - | 32路晶体管输出 |

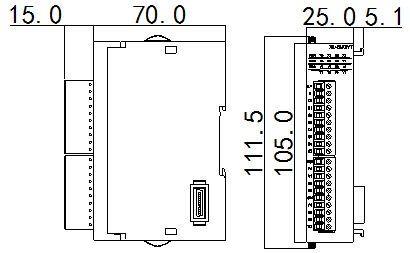

外观尺寸图（单位：mm）
I/O总点数为8~16点模块：
I/O总点数为32点：
型号 | 输入输出 总点数 | 输入点数（DC24V） | 输出点数 （R，T） | |||
类型 | 输入 | 输出 | ||||
继电器输出 | 晶体管输出 | |||||
NPN型 | - | XL-E8X8YR | XL-E8X8YT | 16点 | 8点 | 8点 |
XL-E16X | - | - | 16点 | 16点 | - | |
- | XL-E16YR | XL-E16YT | 16点 | - | 16点 | |
- | XL-E16X16YT | 32点 | 16点 | 16点 | ||
XL-E32X | - | - | 32点 | 32点 | - | |
- | - | XL-E32YT | 32点 | - | 32点 | |
