产品概述
以太网模块使用10/100M自适应RJ45接口，支持基于TCP/IP的X-NET和MODBUS TCP通讯协议。丰富了自动化系统间的链接通讯方式，配套DCS系统的连接方式，打破传统工作自动化系统的孤岛状态。主要监控方式有XC/XD系列PLC编程工具软件、网站、APP、Kingview、Wincc等。

功能说明
(1) 实现灵活的分布式自动化结构，简化系统管理。
(2) 通过RJ45标准接口进行以太网访问，基于标准TCP/IP协议进行通讯。
(3) 通过工业以太网，实现系统远程编程，监控和诊断，以节省时间和经费。
(4) 通过以太网存储和操纵数据信息，为简化过程数据的处理和归档打下基础。
(5) 可使以太网与自动化控制设备互相通讯，使得这些设备可用于复杂的系统中。
(6) 高性价比并以简单形式将以太网连接到所有自动化的设备和层次。
(7) 易于维护，支持简单的用户友好诊断功能。

产品特点

内网可达4个主站同步监控

支持同时内、外网监控

支持MODBUS TCP用于连接组态软件

T-BOX支持MODBUS TCP主/从模式

TBOX采用24V直流供电

支持RS232C/RS485串口连接方式

提供运行状态信号灯指示功能

以太网PLC采用10/100M自适应以太网口

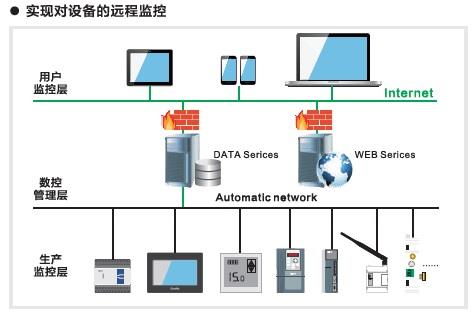

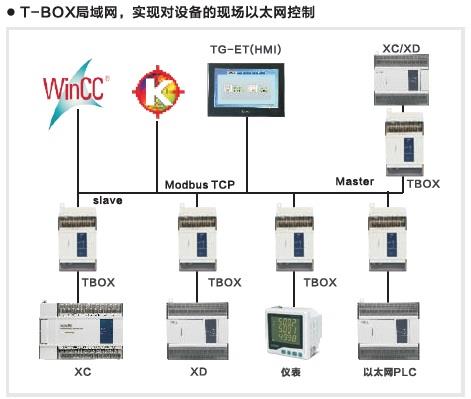

典型应用拓扑图

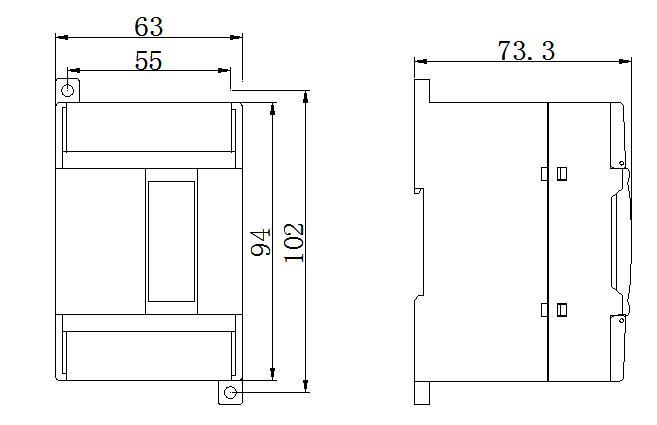

外观尺寸图（单位：mm）
